Erledigt- Biete- 600XL- Tastenplatine (FujiNet-600XL)

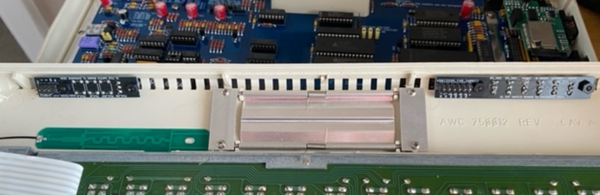

. Der AtariAge User Overange hat für das 600XL+ Remake Board von unserem ABBUC Mitglied Kveldulfur zwei recht praktische kleine Tasten-Platinen entwickelt. Der Original-Beitrag findet ihr hier: https://forums.atariage.com/topic/371939-600xl-and-800xl-adding-switches-or-indicator-leds-with-no-case-modding/

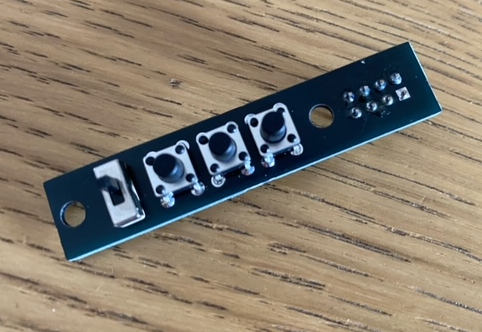

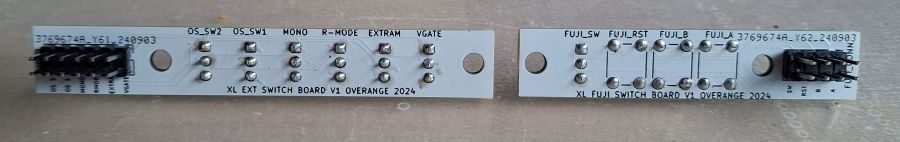

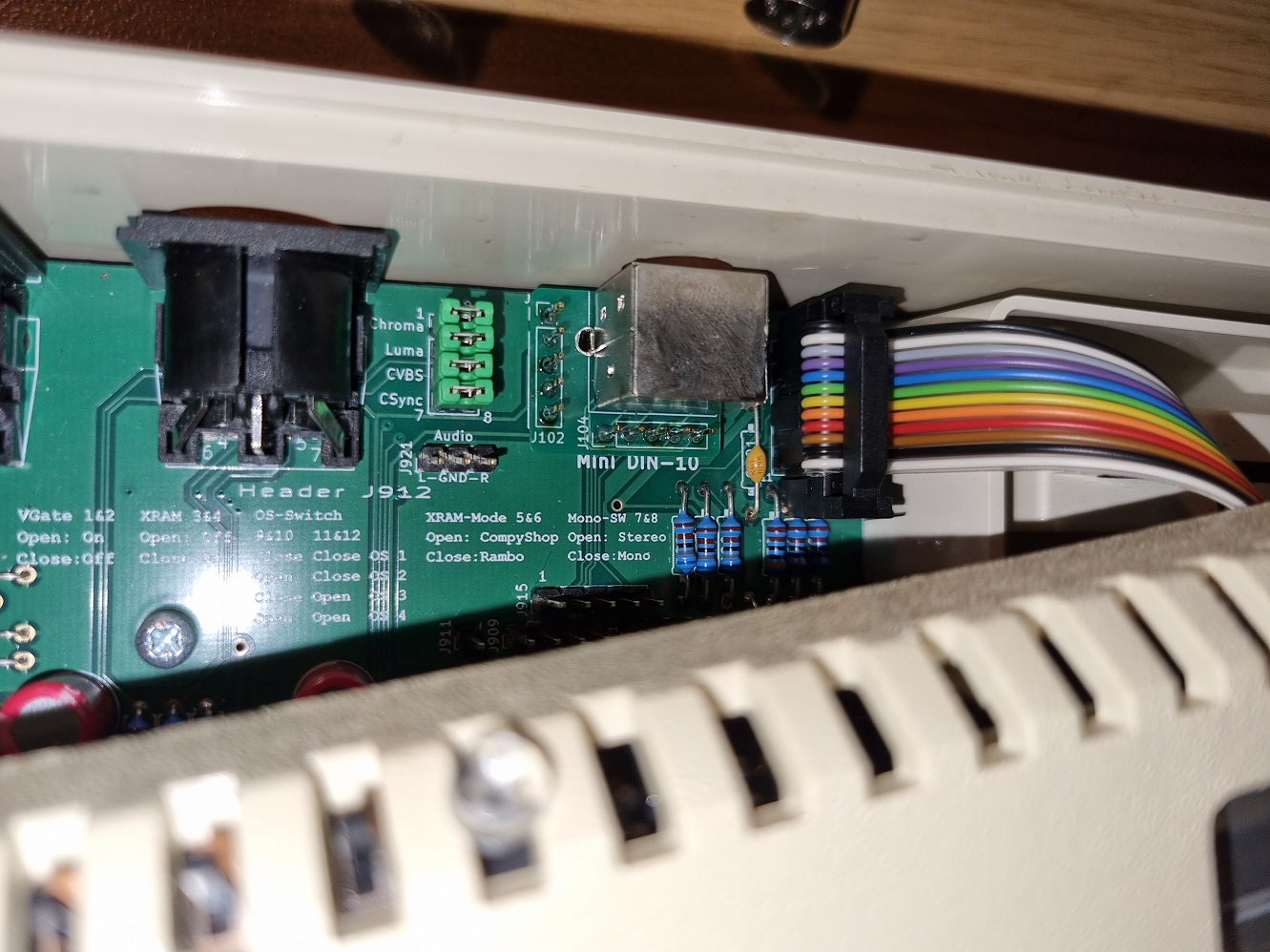

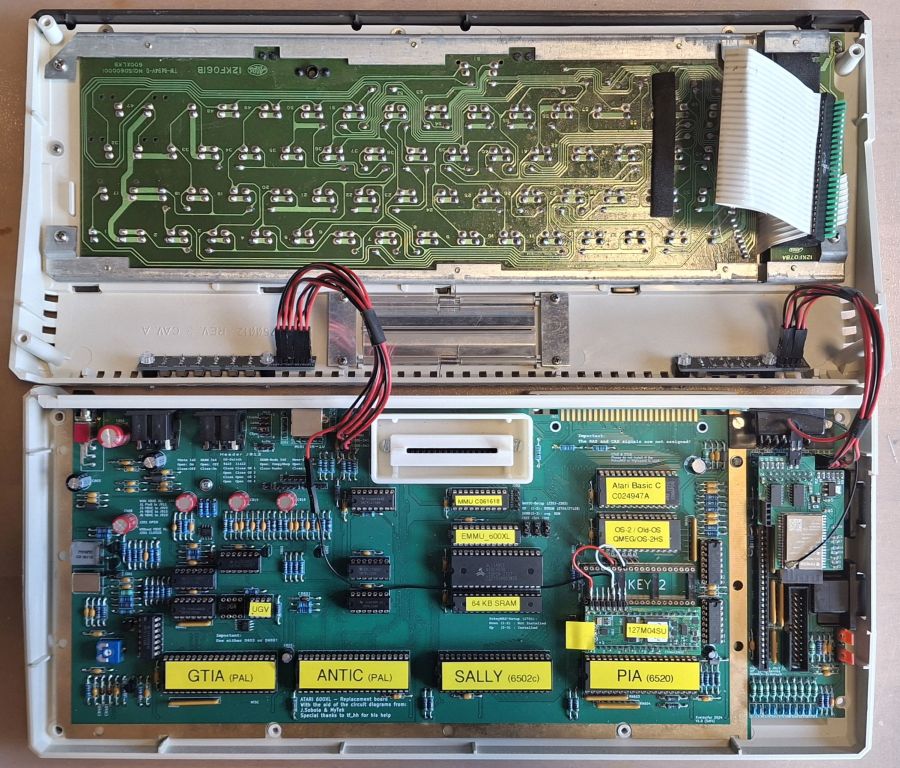

Die kleinere Platine mit 3 Tastern und einem Schalter wird mit dem internen FujiNet600 verbunden und kann somit komplett von Außen bedient werden. Die zweite Platine mit den 6 Schaltern kann genutzt werden um die diversen Optionen des 600XL+ von außen zu steuern. (Speichererweiterung, OS-Version, Mono/Stereo, V-Gate)

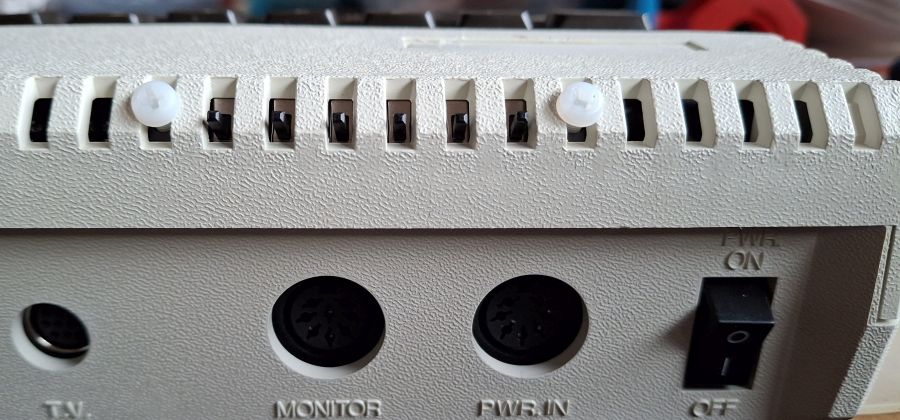

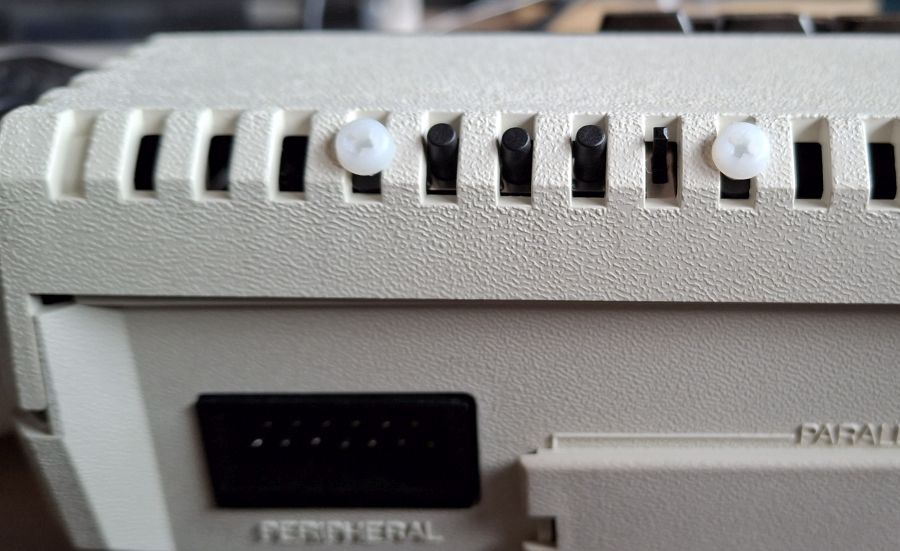

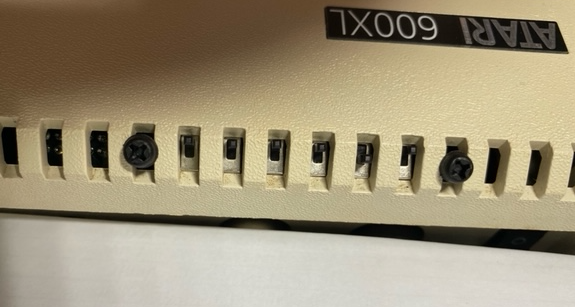

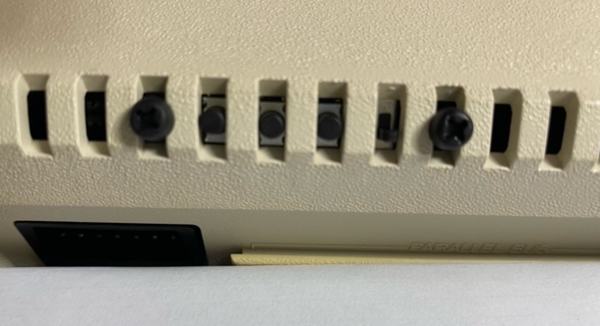

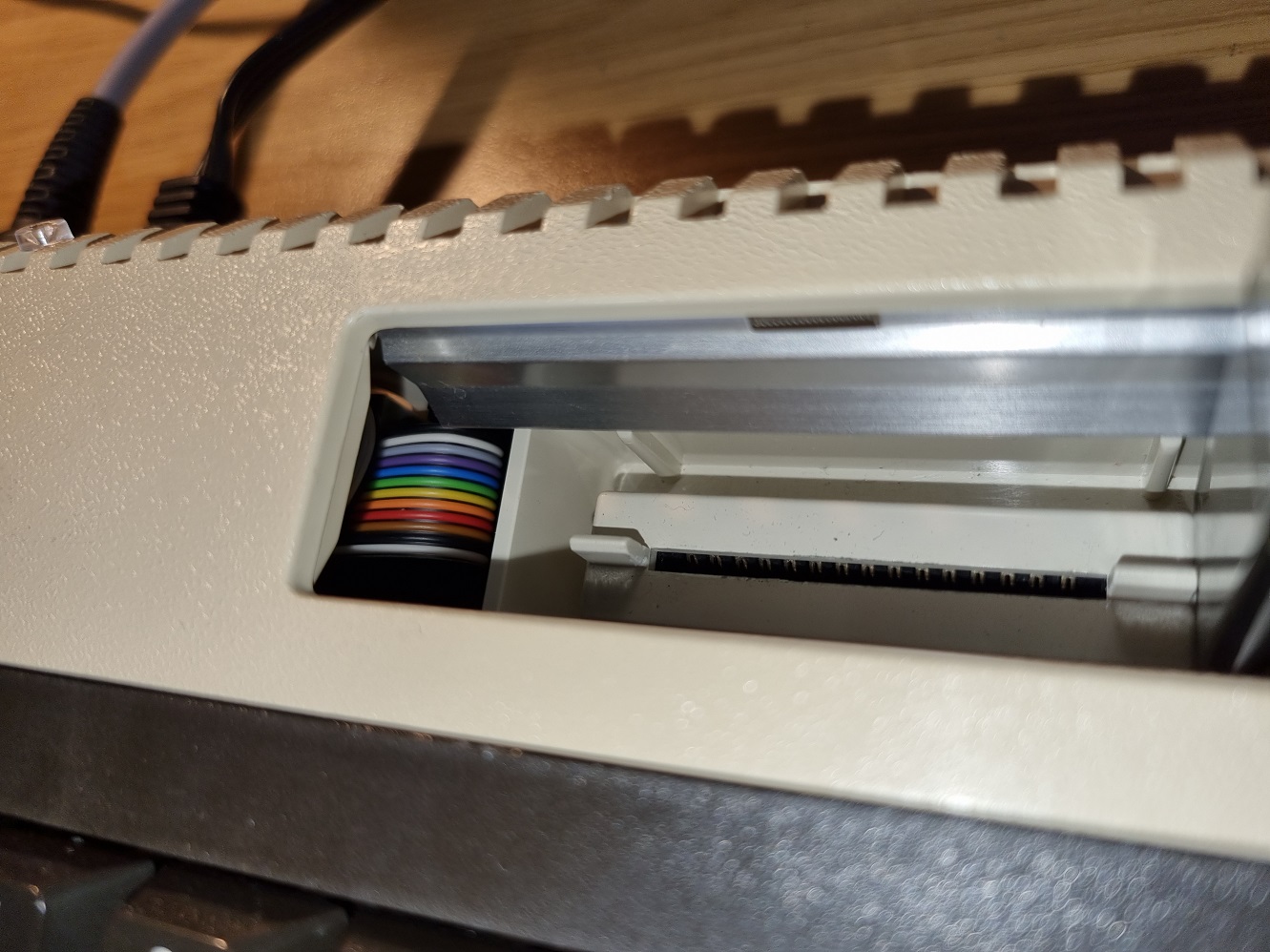

Die Platine mit den 6 Schaltern ist aber auch universell nutzbar und kann auch für Erweiterte normale 600XL oder 800 XL genutzt werden um damit interne Erweiterungen zu konfigurieren. Dadurch müssen dann keine Löcher für Schalter ins Gehäuse gebohrt werden. Der Einbau erfordert keinerlei Modifikation des Gehäuses. Die Platinen werden einfach von Außen mit je zwei Kunststoff-Schrauben durch die Lüftungsschlitze befestigt.

Ich habe mir einen Satz der Platinen machen lassen und die passenden Taster, Schalter und Befestigungsmaterial herausgesucht. Wie immer habe ich ein paar wenige Platinen übrig und würde bei Bedarf aber nochmals nachbestellen.

Das Set besteht aus:

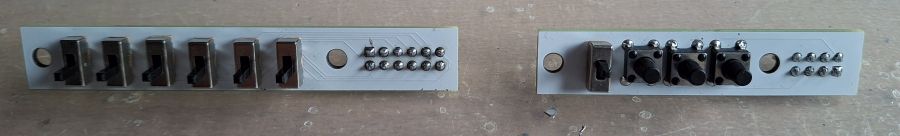

1x Tastenplatine 1x Schalterplatine 3x passende Taster 7x passende Schalter 4x M3 Kunsstoffschrauben (weiß) 4x M3 Kunststoffmuttern 4x Abstandsbolzen 2x passende Stiftleisten (4x2 und 6x2)

Die Platinen sind aber nicht fertig bestückt. Die Bauteile müssen selbst aufgelötet werden, was aber selbst für einen Löt-Anfänger gut machbar ist. Der Preis dürfte sich nach meinen ersten Berechnungn um 5-6 Euro bewegen (zzgl. Porto 1,60).

Wer Interesse hat bitte hier mitteilen.

HardHatMack schrieb: ... aber dabei nicht den Entwickler vergessen 😉

Keine Sorge, ich stehe mit Overang über AtariAge in direktem Kontakt und Frage die Entwickler vor solchen Aktionen immer um Erlaubnis. Die kleinen Platinen sind auch von ihm für die allgemeine Nutzung freigegeben und die Gerber-Dateien können auch von jedem über AtariAge heruntergeladen werden.

. Ich bin ja immer wieder von den Reaktionen überrascht 😀 Bin eigentlich von 10-15 Platinensets ausgegangen. Jetzt sind wir bereits bei 24 ! Ich habe jetzt mal 30 Platinen in Auftrag gegeben (+3 aus meiner Testproduktion).

Hier die aktuelle Liste:

HardHatMack   1
DjayBee       1
commander     2
Sleeπ         1
BöserWatz     5
Mark          2
Brechreiz     2
Atari4Fan     2
Mathy         1
wosch         1
freetz        1
Natuvell      1
edelro        2
Tolot         2

Wie immer: Wenn ich jemand vergessen habe, oder was nicht stimmt - gleich Bescheid geben.

Und noch was gutes: Auf Grund der größeren Stückzahl sinkt natürlich auch der Preis. Wir liegen jetzt bei ca. 4,50 Euro für das komplette Set (zzgl. Porto).

slx schrieb: Würde ich auch gerne nehmen, vorzugsweise gemeinsam mit dem Fuji-AV versandt, wenn das portosparend möglich ist.

Natürlich geht das. Das spart mir Arbeit und dir das zweite Porto 😉 Alles weitere in den nächsten Tagen per Mail ....

Ich schreibe morgen alle auf der Liste an mit weiteren Infos. Wer auch noch ein Fuji AV Adapter offen hat kann sich natürlich das zweite Porto sparen, wenns auf ne Woche nicht ankommt.

. Hier mal wieder ein Status der Sammelbesteller:

HardHatMack   1
DjayBee       1
commander     2
Sleeπ         1
BöserWatz     5
Mark          2
Brechreiz     2
Atari4Fan     2
Mathy         1
wosch         1
freetz        1
Natuvell      1
edelro        2
Tolot         2
Major Blink   2
yenzee        1
martin70      1
slx           1
Dr. Irata     2

Ich habe inzwischen alle per E-Mail angeschrieben mit den weiteren Versandinfos. Fall jemand kein Mail bekommen hat, bitte im SPAM-Ordner nachschauen und falls da auch nichts ist, bei mir melden. Wenn ihr seit der letzten Bestellung nicht umgezogen seid, habe ich auch noch alle Adressen.

Und wer es bisher verpasst hat: Ich habe noch ein paar Sets in Reserve Platinen und Bauteile sitzen übrigens bereits im Flieger und sollten noch diese Woche in Deutschland landen. Somit sollten sie dann Anfang nächster Woche bei mir ankommen. .

FlorianD schrieb: 1 Set bitte auch für mich.

Vielleicht kann ja einer der 3D-Druckexperten hier im Forum ein Teil entwickeln, das genau in die Lüftungsschlitzlücke passt. Dann kann man von hinten eine Plastikschraube reindrehen und der Schraubenkopf steht nicht aussen über. Das wäre dann perfekt.

Set geht klar, bekommst ein Mail.

Angepasste Halterung wäre natürlich schön, aber ehrlichgesagt sieht es mit den transparenten oder weißen Schrauben die ich gekauft habe nicht schlimm aus.

kgo schrieb: Wenn noch ein Set übrig ist, würde ich gern eins nehmen!

Kein Problem. Bekommst gleich eine EMail.

Erhard schrieb: bin auch 1x dabei, falls noch möglich. (Seit gestern läuft mein Mainboard ja 🙂 ) Erhard

Gratulation zum laufenden Board! Tastenplatine ist kein Problem. Bekommsr Email.

. Kurze Status-Aktualisierung: . Die letzten Bauteile, die mir noch für die Tasten/Schalterplatinen Sets fehlen lassen sich auf dem Weg aus China diesmal etwas mehr Zeit als sonst. Hatte gehofft, dass ich am Wochenende alle Sendungen fertig machen kann. Vor allem die, welche auch Fuji-AV Adapter enthalten.

Leider klappt das aber voraussichtlich nicht mehr. Die Sendung mit den transparenten Kunststoffschrauben ist zwar auf dem Weg, kommt aber ziemlich Sicher nicht mehr vor dem Wochenende bei mir an. Tut mir leid. Die Platinen liegen bereits bei mir auf dem Schreibtisch und die anderen Bauteile kommen heute an.

Falls es jemand ganz eilig hat und gar nicht mehr bis nächste Woche warten will: Wer sich mit den weißen Kunststoffschrauben zufrieden gibt und auf die transparenten Schrauben verzichten kann, dem kann ich sein(e) Set(s) auch schon fertig machen und am Samstag verschicken. In diesem Fall einfach Bescheid geben. Ansonsten leider noch ein paar Tage Geduld.

Danke für Euer Verständnis.

. Alle Sendungen sind bereits vorbereitet und frankiert. Sobald am Montag die fehlenden Schrauben da sind, wandern diese zum Rest in den Umschlag und er sollte noch am Montag in den Briefkasten wandern.

Schon mal vorab noch ein paar Tipps für den Einbau:

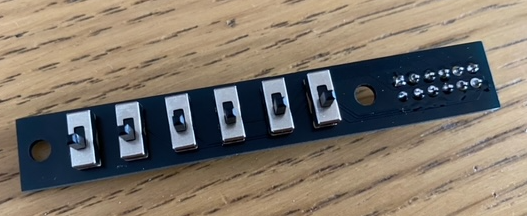

Die Taster und Schalter auf der Rückseite der Platinen einstecken, so dass sich die Lötstellen auf der beschrifteten Platinen Seite befinden:

Darauf achten, dass die kleinen Schalter wirklich plan aufliegen und schön parallel zueinander montiert sind.

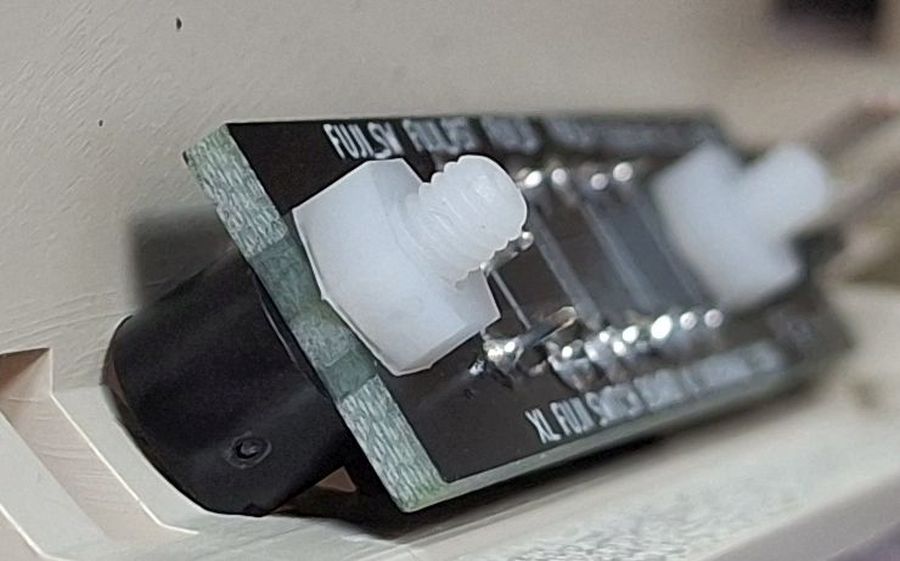

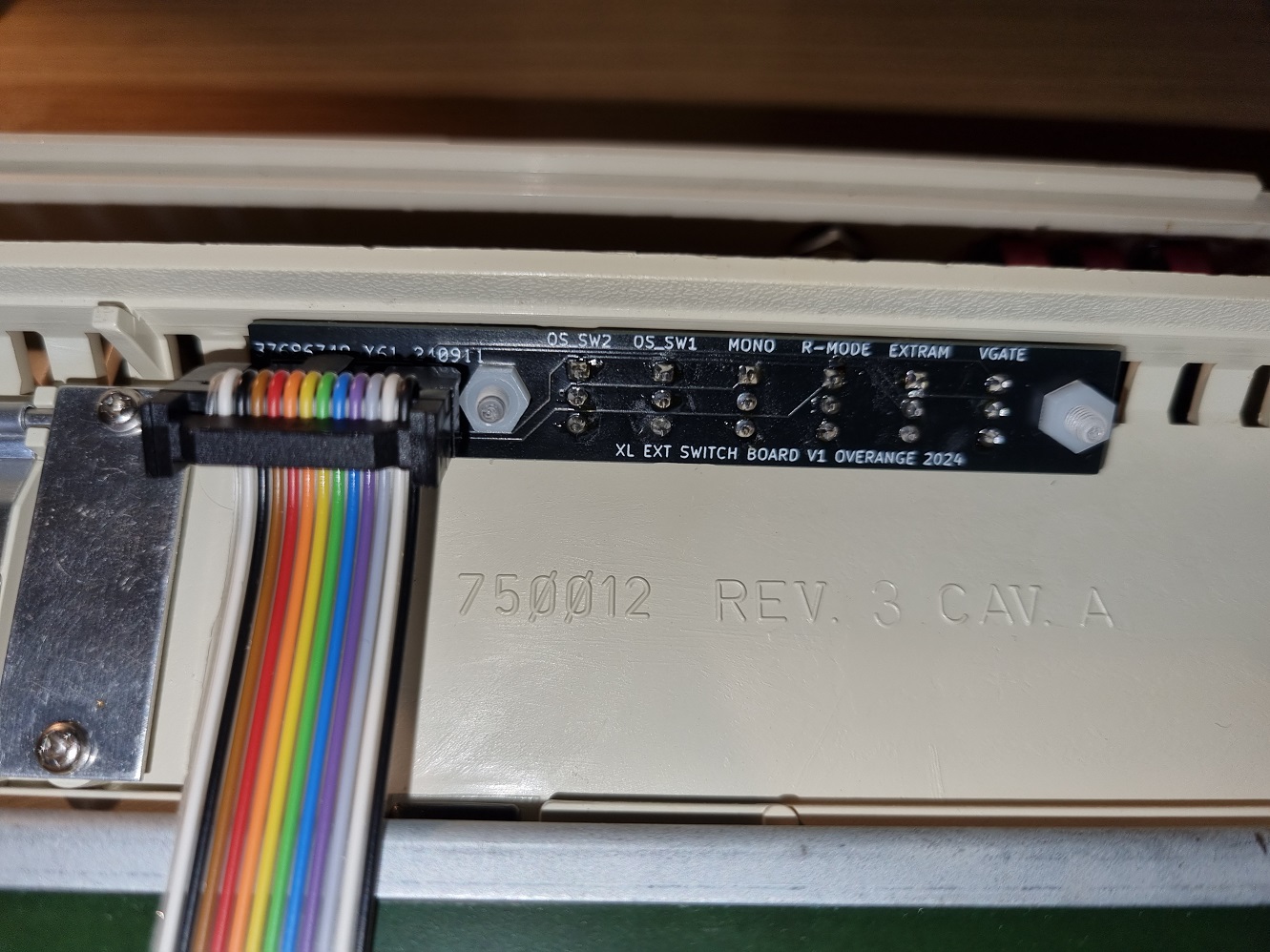

Mit Hilfe der 5mm Abstandsbolzen die Platine in der Schräge verschrauben. Darauf achten, dass die Platine parallel zum Gehäuse verschraubt ist.

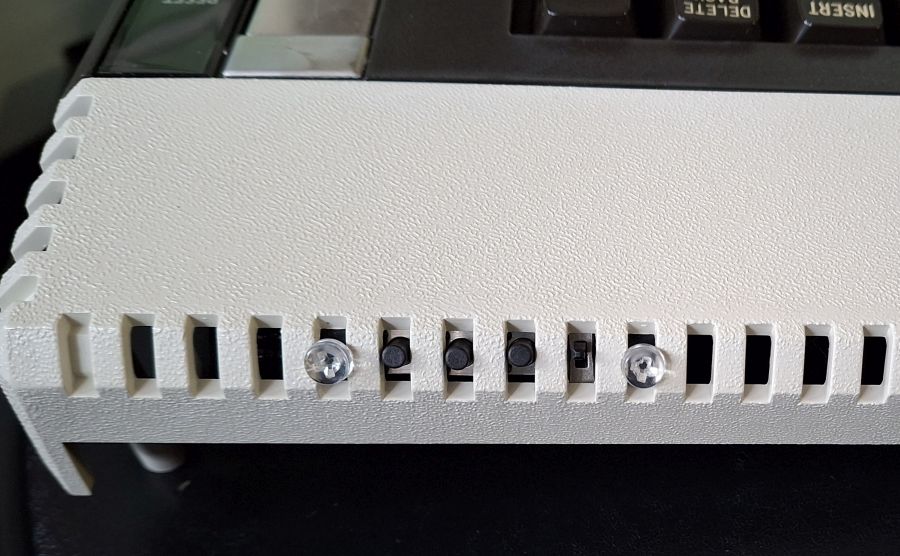

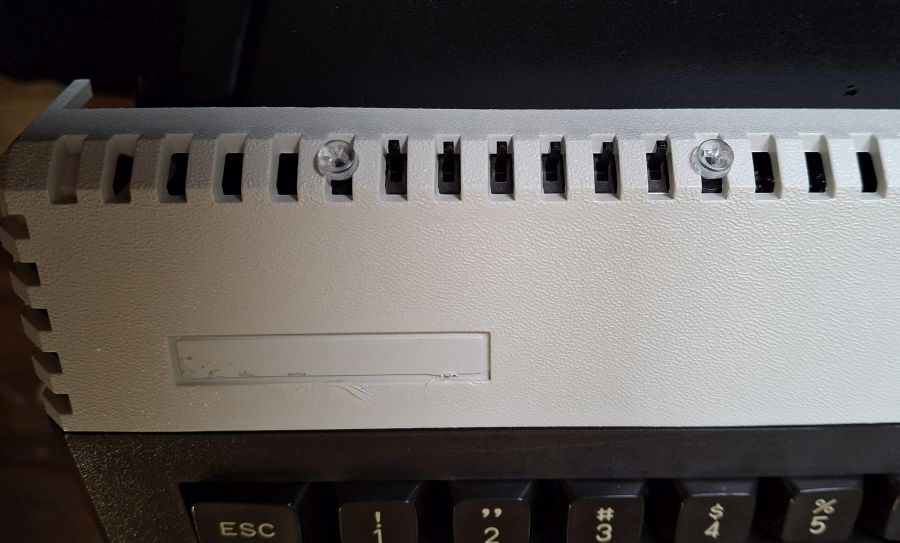

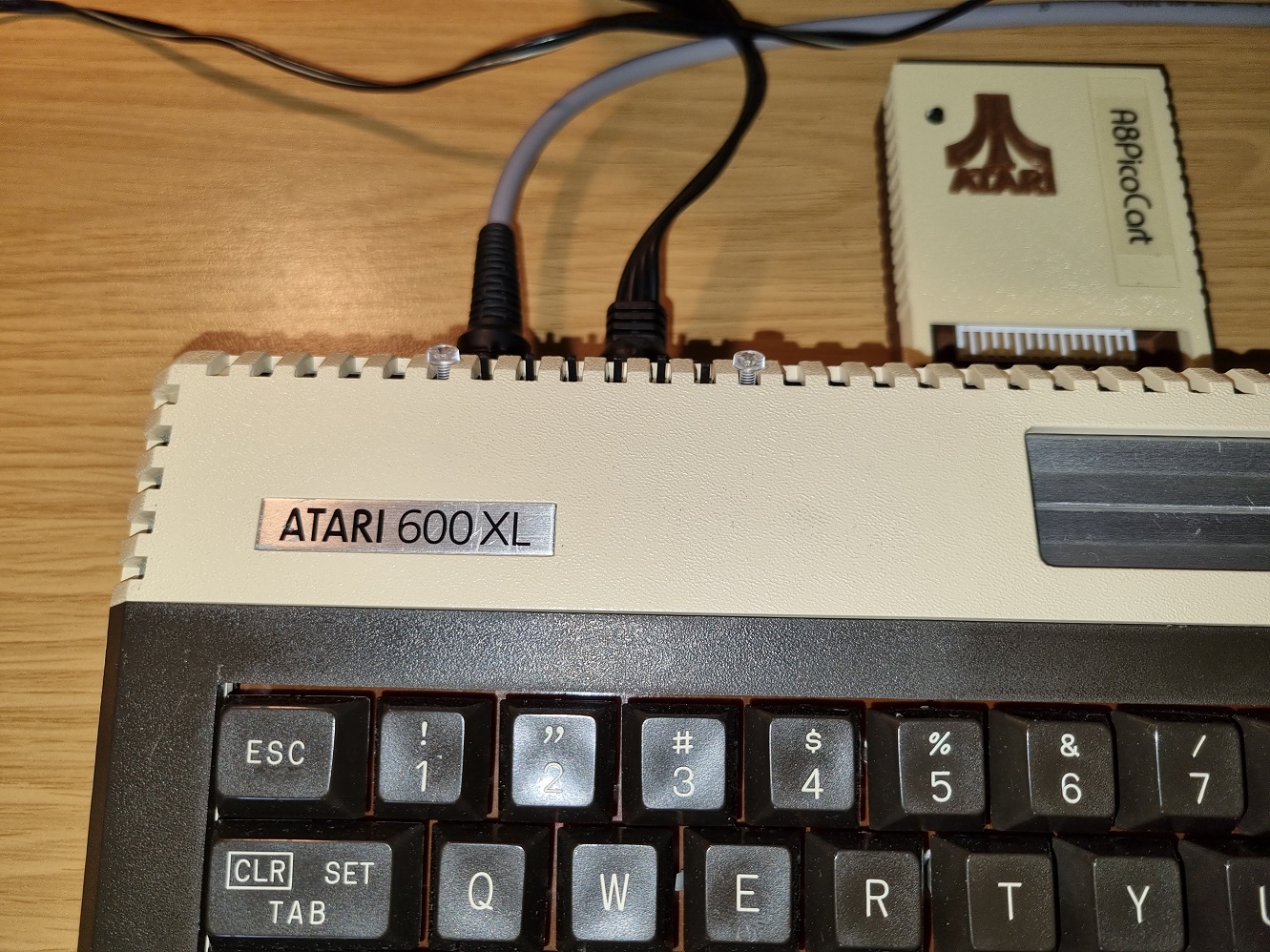

. Endlich sind die Transparenten Schrauben angekommen. Find ich nochmal etwas dezenter als die Weißen: . ... es liegen übrigens den Sets je 4 weiße UND 4 transparente Schrauben bei, könnt ihr dann selbst entscheiden was besser gefällt. .
